Perbaikan Kamera & Service
LAPORAN HASIL PEKERJAAN (LHP)
Lokasi Pekerjaan: PT Pupuk
Kategori: Perbaikan & Maintenance Network (Fiber Optic) & CCTV
I. RINGKASAN PEKERJAAN
Pekerjaan meliputi:
• Perbaikan jaringan FO (Fiber Optic) antar-panel box.
• Perbaikan dan penggantian perangkat PoE Switch.
• Pengecekan kabel dan crimping RJ45/Fast Connector.
• Relokasi titik kamera.
• Penarikan kabel FO dan LAN baru.
II. RINCIAN PEKERJAAN (WORK LOG)
1. PERBAIKAN & PEMELIHARAAN JARINGAN NETWORK / FO

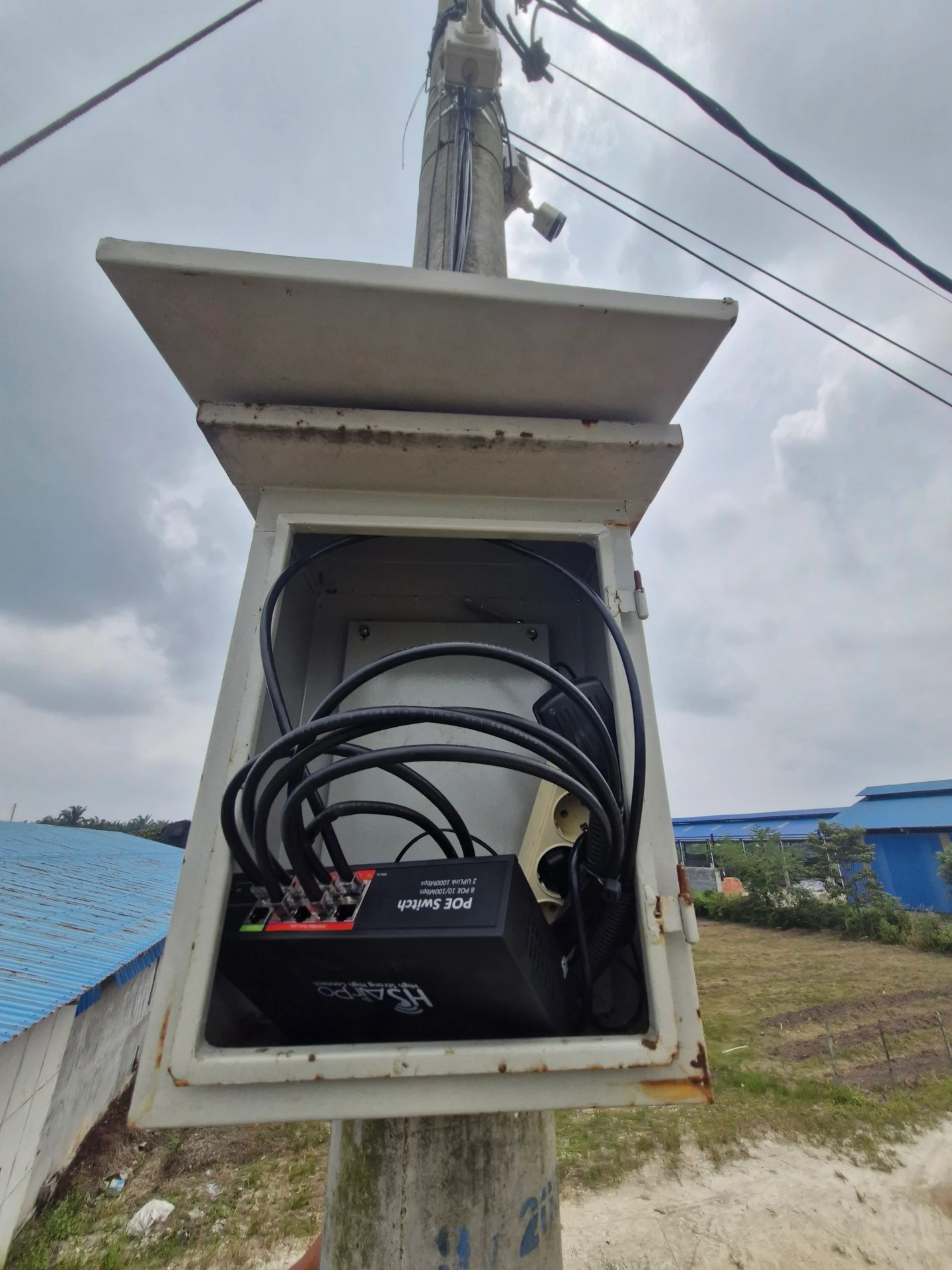

Penggantian Perangkat Panel Office

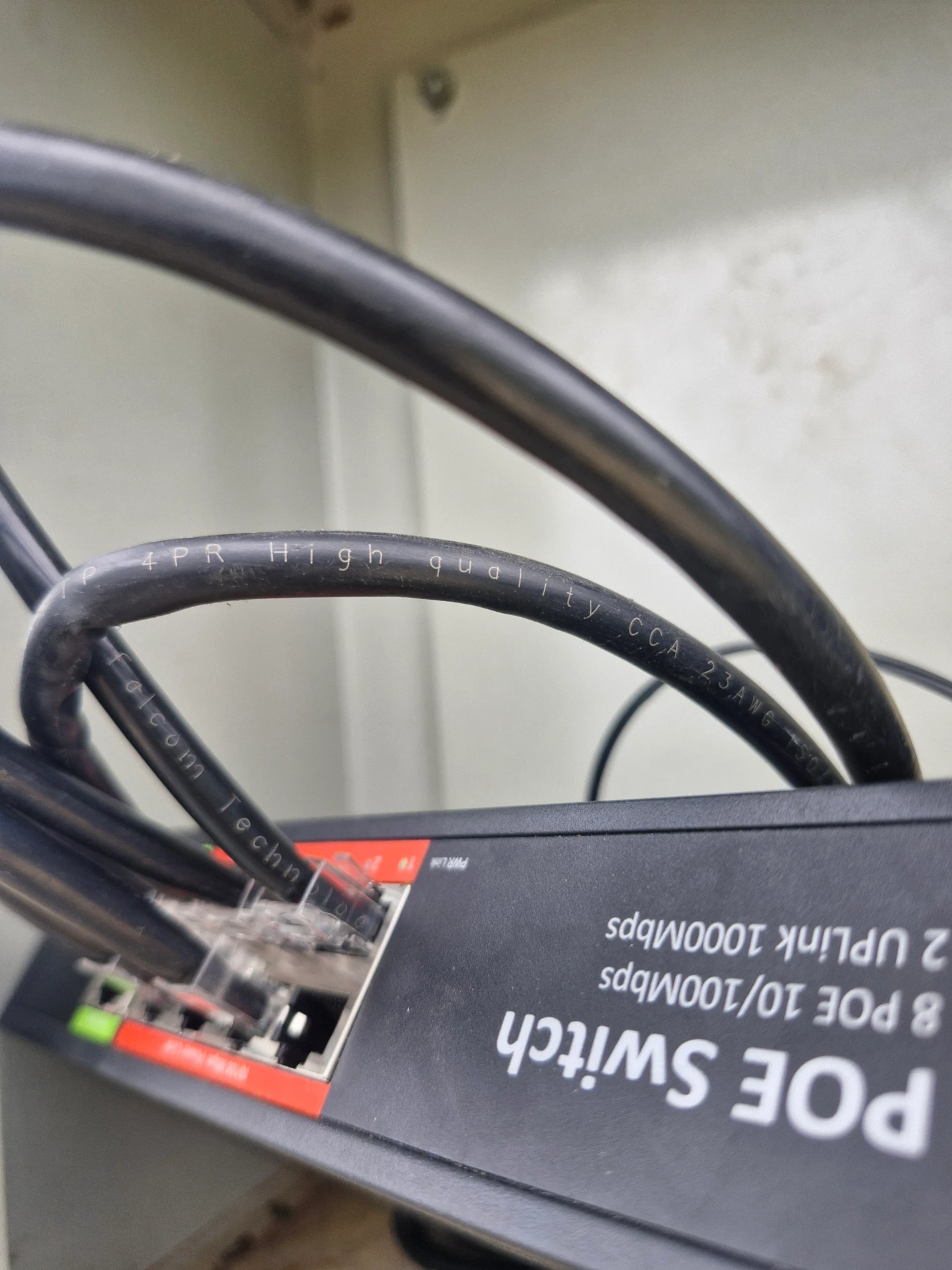

• Memasang PoE Switch baru.
• Mengganti adaptor HTB 5V 2A pada panel box kantor.
Pengecekan Jalur FO
• Melakukan troubleshooting jalur kabel Fiber Optic yang putus antara panel box kantor dan panel box pupuk.
Penyambungan & Penarikan FO Baru
• Melakukan upaya penyambungan (splicing/fast connector) pada kabel FO lama sebanyak 2 kali.
• Setelah dilakukan penyambungan, sinyal/koneksi tetap tidak berhasil.
• Dilakukan penarikan kabel FO baru sepanjang 218 meter untuk memastikan kestabilan koneksi antar-panel box.
• Menggunakan kabel Precon 300 meter karena menyesuaikan ketersediaan stok.
2. TROUBLESHOOTING & PERBAIKAN SISTEM CCTV
Kamera No. 16
Kondisi Awal:
• Kamera tidak menyala / mati.
Tindakan:
• Melakukan crimping ulang konektor RJ45 di sisi kamera dan sisi PoE Switch.
• Melakukan pengujian menggunakan kabel patch cord LAN pendek.
• Hasil pengujian menunjukkan unit kamera terdeteksi dan berfungsi normal.
• Dilakukan penggantian PoE Switch baru.
Hasil:
• Kamera No. 16 kembali ONLINE dan berfungsi NORMAL.
Kamera No. 9
Kondisi Awal:
• Kamera tidak menyala / mati.
Pengujian Awal:
• Kamera diuji menggunakan kabel LAN pendek.
• Unit kamera menyala dan berfungsi normal.
Troubleshooting Jalur:
• Melakukan pengecekan kondisi fisik kabel.
• Melakukan crimping ulang konektor RJ45 pada panel box kantor.
• Setelah pengujian, PoE dan kamera masih belum menyala.
• Terindikasi kabel utama bermasalah / jarak kabel terlalu jauh.
Relokasi & Tukar Posisi:
• Melakukan relokasi Kamera No. 9 karena posisi sebelumnya terlalu jauh.
• Kamera No. 9 diuji dengan menukar posisi ke titik Kamera No. 14 (kantor).
• Indikator sempat menyala, tetapi koneksi tidak stabil.
Solusi Akhir:
• Melakukan penarikan kabel LAN baru sepanjang 82 meter.
• Melakukan crimping ulang konektor RJ45 pada kedua sisi, yaitu sisi kamera dan PoE Switch.
Hasil:
• Kamera No. 9 kembali ONLINE.
• Koneksi kamera NORMAL dan STABIL.
III. MATERIAL & BAHAN YANG DIGUNAKAN
1. Switch PoE
Jumlah: 2 Pcs
Keterangan: Replacement PoE mati / problem.
2. Adaptor 5V 2A
Jumlah: 1 Pcs
Keterangan: Replacement adaptor HTB.
3. Konektor RJ45
Jumlah: 18 Pcs
Keterangan: Crimping jalur LAN & patch cord.
4. Fast Connector FO
Jumlah: 14 Pcs
Keterangan: Terminasi / penyambungan FO.
5. Kabel Fiber Optic (FO)
Jumlah Terpakai: 218 Meter
Keterangan: Penarikan jalur FO baru.
Menggunakan Precon 300 meter, terpakai 218 meter.
6. Kabel UTP / LAN
Jumlah: 82 Meter
Keterangan: Penarikan jalur baru Kamera No. 9.
7. Barrel / Penyambung LAN
Jumlah: 2 Pcs
Keterangan: Testing & joint kabel.
8. Kabel Ties
Jumlah: 2 Pcs
Keterangan: Perapihan jalur kabel.
9. Isolasi / Duct Tape
Jumlah: 1 Pcs
Keterangan: Proteksi sambungan & perapihan.
IV. STATUS AKHIR PEKERJAAN
Jaringan FO (Kantor - Pupuk)
Status: CONNECTED / NORMAL
Keterangan: Menggunakan jalur kabel FO baru.
Kamera No. 16
Status: ONLINE / NORMAL
Keterangan: Penggantian PoE Switch.
Kamera No. 9
Status: ONLINE / NORMAL
Keterangan: Penarikan kabel LAN baru & relokasi.
V. KESIMPULAN
Seluruh rangkaian pekerjaan perbaikan, troubleshooting, penggantian perangkat, relokasi kamera, serta penarikan jalur FO dan LAN baru di PT Pupuk telah selesai 100%.
Jaringan Fiber Optic telah kembali terhubung dengan normal. Kamera No. 16 dan Kamera No. 9 telah kembali online dan berfungsi dengan stabil.
Status Akhir: PEKERJAAN SELESAI 100% / SISTEM NORMAL
